Комплектные распределительные устройства с воздушной изоляцией серии К-123 используются в закрытых распределительных устройствах и распределительных пунктах для приема, распределения и учета электроэнергии напряжением 6(10) кВ, и 20 кВ частотой 50 Гц, а также защиты подсоединенных линий от перегрузок и коротких замыканий.
КРУ серии К-123 предназначены для установки:
— внутри электропомещений;
— внутри утепленных блочно-модульных зданий.
Основные преимущества

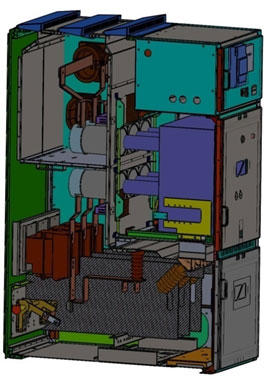

Общий вид внутреннего устройства шкафа К-123 одностороннего обслуживания с силовым выключателем представлен на рисунке 1.

Рисунок 1. Общий вид внутреннего устройства шкафа К-123
Структура условного обозначения КРУ серии К-123:
КРУ К-123 -ХХ — Х ХХХ — Х Х — У3 — СЭ
КРУ — комплектное распределительное устройство
К-123 — серия
ХХ — номинальное напряжение главных цепей шкафа
ХХХХ — номинальный ток главных цепей шкафа
ХХ — номер схемы главных цепей (по Приложению Б)
УЗ — категория размещения и климатическое исполнение по ГОСТ 15150
СЭ — Завод-производитель «Спецэлектра»
4 Технические характеристики
|
Наименование |
Значения |
|
|---|---|---|
|
Номинальное напряжение |
10кВ |
20кВ |
|
Наибольшее рабочее напряжение |
12 кВ |
24 кВ |
|
Номинальная частота |
50/60 Гц |
50/60 Гц |
|
Номинальный ток сборных шин до |
4000 А* |
2500 А |
|
Номинальный ток главных цепей |
4000 А* |
2500 А |
|
Номинальный кратковременный ток до |
40 кА * |
25 кА |
|
Номинальная продолжительность короткого замыкания до |
3/4 с |
3/4 с |
|
Номинальный ударный ток до |
82 кА |
63 кА |
|
Испытание на стойкость к внутренней дуге, 1с |
31,5 кА |
25 кА |
|
Ток термической стойкости для промежутка времени 3 с, кА |
20 кА |
16 кА |
|
Номинальный ток электродинамической стойкости главных цепей, кА |
51 кА |
40 кА |
|
Тип привода вакуумного выключателя |
моторно-пружинный |
|
|
Виды релейных защит, применяемые в К123 |
|
|
|
Вес < 1250 А |
800 кг |
1100 кг |
|
Вес >1250А |
1100 кг |
1100 кг |
Таблица-1. Технические характеристики
* По специальному заказу
Корпус ячейки производится из оцинкованного горячим способом стального листа толщиной 2,5 мм и 3 мм.
Высокие антикоррозийные свойства обеспечиваются за счет подбора современных европейских материалов высокого качества, специальной предварительной обработки поверхностей и окраски порошковым способом.
Специальная лабиринтная конструкция элементов ячейки («двойной лабиринт») обеспечивает полную безопасность обслуживающего персонала в случае возникновения электрической дуги.
Ячейки устанавливаются над кабельным каналом на специальном фундаменте и крепятся с помощью анкерных болтов без необходимости применения закладных элементов в фундаменте.
Функциональные отсеки.
КРУ состоит из 4 функциональных отсеков:
Размеры КРУ К-123
|
|
|
Расстояние между полюсами |
Ширина (А), мм |
Высота (С), мм |
||
|---|---|---|---|---|---|---|---|
|
|
|
||||||
|
|
|
|
|
|
|
|
2200(2260)** |
|
|
|
|
|
|
|||
|
|
|
|
|
|
|||
|
|
|
|
|
|
|||
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
* — Глубина с учетом съемной задней панели, двери и ручки;
** — Высота с учетом газоотводных клапанов.
Схемы главных цепей КРУ серии К-123
|
Назначение |
Ввод |
Отходящая линия |
|||
|---|---|---|---|---|---|
|
Номер схемы |
01 |
02 |
|||
|
Схемы Главных цепей |
|
|
|||
|
Iном, А |
630; 800; 1250; 2000; 2500 |
||||
|
Назначение |
Секционный выключатель |
Секционный разъединитель |
Измерительная ячейка (ТН) |
ТСН |
|
|
Номер схемы |
03 |
04 |
05 |
06 |
|
|
Схемы Главных цепей |
|
|
|
|
|
|
Iном, А |
630; 800; 1250; 2000; 2500 |
630 |
|||
|
Возможен вариант установки ОПН |
|||||
