КРУ серии RM-6

Комплектное распределительное устройство с элегазовой изоляцией серии RM6 внутренней установки в металлической оболочке, предназначено для эксплуатации в распределительных сетях трехфазного переменного тока частотой 50 Гц на номинальное напряжение 6, 10 и 20 кВ и выполняет функцию присоединения, питания и защиты одного или двух силовых трансформаторов мощностью до 3000 кВА.

Комплектное распределительное устройство с элегазовой изоляцией серии RM6 может быть установлено в сетях с радиальным или двусторонним питанием, изолированной или заземленной через дугогасительный реактор нейтралью.

КРУЭ серии RM6 может быть применена для комплектации узловых подстанций с высокой степенью надежности электроснабжения.

RM6 малогабаритное распределительное устройство, состоящее из 1-4 встроенных функциональных блоков, образующих полностью изолированный моноблок, состоящий из:

— изготовленного из нержавеющей стали сварного, неразборного и герметичного заполненного элегазом с низким избыточным давлением (0,2 бар) корпуса в котором помещены все входящие в состав моноблока коммутационные аппараты (силовой выключатель, выключатель нагрузки, плавкие предохранители и заземлитель). Внутри бака находятся медные трубчатые сборные шины, присоединенные к выключателям и выключателям нагрузки;

— от одного до четырех кабельных отсеков для подключения к сети или трансформатору. Ка —

бели присоединяются к коммутационным аппаратам снаружи через специальные проходные изоляторы; отсека цепей вторичной коммутации; отсека привода,

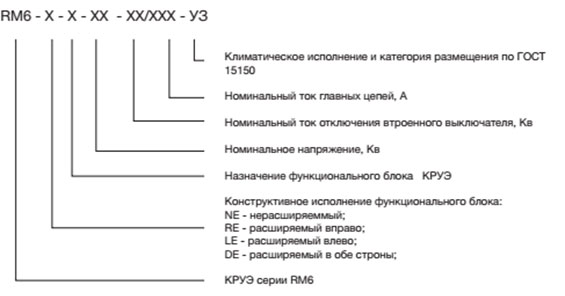

Структура условного обозначения моноблоков RM6

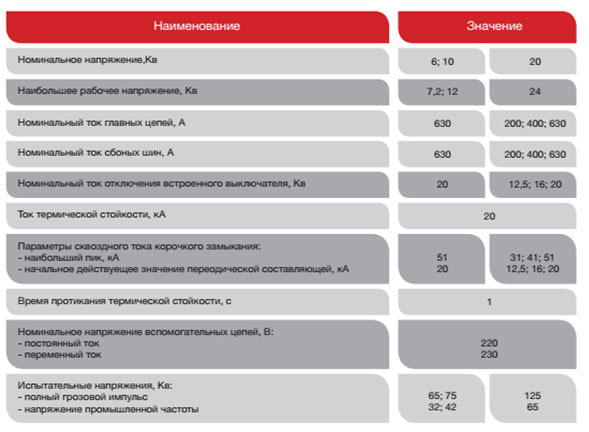

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ МОНОБЛОКОВ RM6

Конструктивные особенности моноблоков RM6

Внутренние, незначительные конструктивные отличия шкафов, зависят от устанавливаемого в шкафы оборудования. Шкафы одного типоисполнения имеют одинаковые габаритные и установочные размеры и обеспечивают взаимозаменяемость запасных частей.

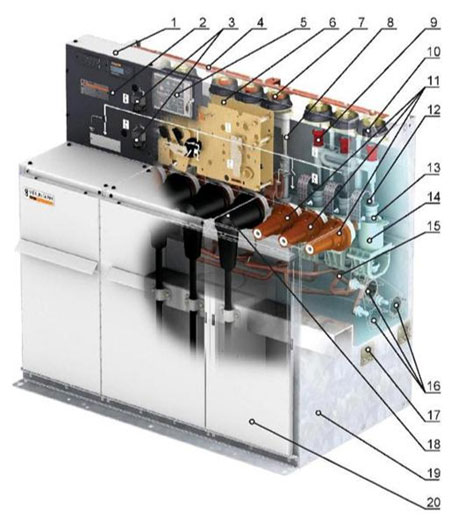

КРУЭ RM6 состоит из герметичного бака, изготовленного из стали, заполненного элегазом с низким избыточным давлением (0,2 бар), в который заключено все распределительное устройство целиком. Внутри бака находятся медные трубчатые сборные шины 15, присоединенные к выключателям и выключателям нагрузки, также размещенным внутри бака. Кабели присоединяются к коммутационным аппаратам снаружи через специальные проходные изоляторы.

1 — Крышка низковольтного отсека и приводов;

2 — Передняя панель со мнемосхемой (пластрон);

3 — Блокировки привода навесными замками;

4 — Шины заземления;

5 — Устройство релейной защиты;

6 — Привод выключателя;

7 — Контакт заземления неподвижный;

8 — Шток;

9 — Контакт заземления подвижный;

10 — Прозрачные колпачки видимого заземления;

11 — Изоляторы проходные;

12 — Гибкая шина;

13 — Подвижный контакт;

14 — Камера дугогашения с неподвижным контактом;

15 — Сборные шины;

16 — Контактные разъёмы втычных контактов;

17 — Элементы стыковки и крепления при расширении;

18 — Адаптор подключения кабеля;

19 — Цоколь;

20 — Дверь кабельного отсека.

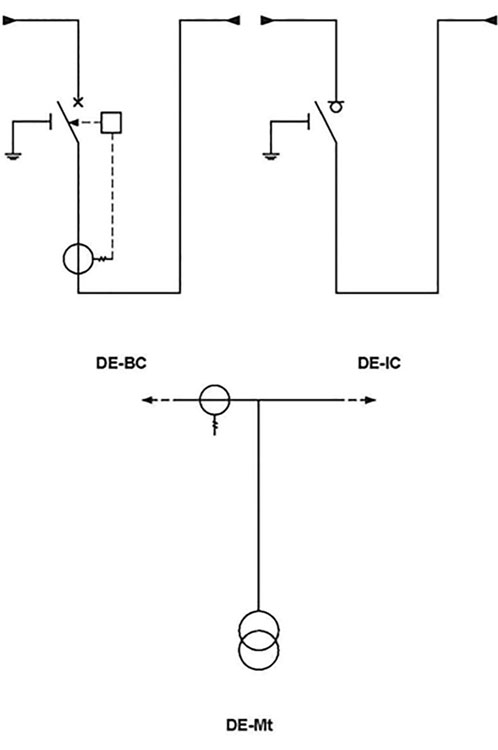

СХЕМЫ ГЛАВНЫХ ЦЕПЕЙ И КОНФИГУРАЦИИ ФУНКЦИОНАЛЬНЫХ БЛОКОВ RM6

КРУЭ RM6 с возможностью расширения

Функциональные блоки IC, BC,O,Mt

• IC — ячейка с секционным выключателем нагрузки и перемычкой;

• BC —  ячейка с секционным выключателем и перемычкой;

• Mt — ячейка с измерительными ТТ и ТН.
