КТПГ в металлическом корпусе
от 150 000 ₽ ₽
| Номинальная мощность: | |
| Номинальное напряжение: | |
| Сейсмостойкость: | |
| Количество трансформаторов: |
Если у вас возникли вопросы, наши специалисты готовы помочь. Вы также можете отправить заявку на расчет стоимости оборудования.
КТПГ служат для приема, преобразования и распределения электрической энергии трехфазного переменного тока напряжением 10 кВ частотой 50 Гц.
В КТПГ для повышения надежности применяются современные коммутационные и защитные аппараты от перенапряжений и от коротких замыканий, коммутаций токов нагрузки и учета электроэнергии.
Установка КТПГ требует небольших затрат для присоединения на входе высокого напряжения (10кВ) и выходных цепей – кабелей и воздушных линий низкого напряжения.
КТПГ применяются как для постоянного электроснабжения потребителей: небольших промышленных объектов и отдельных населенных пунктов, так и для временного электроснабжения строительных площадок и других объектов.
КТПГ изготавливаются в соответствии с требованиями ГОСТ 14695-97.
Нормальная работа КТПГ обеспечивается при следующих условиях:
- температура окружающей среды, от -40 до +45ºС, а также при эпизодическом снижении температуры до минус 45 ºС;
- высота над уровнем моря не более — 1000 м;
- сейсмичность района сооружения по шкале Рихтера — до 9 баллов;
- отсутствие в окружающей среде токопроводящей пыли, химически активных газов и испарений;
- атмосфере типа II – промышленная, относительная влажность воздуха – 80 % при температуре 20ºС.
КТПГ не предназначены:
- для работы в условиях тряски, вибрации, ударов и во взрывоопасной среде;
- для ввода питания со стороны 0,4 кВ (по спец. заказу возможно изготовление такого исполнения)..
Таблица 1– Структура условного обозначения
|
Комплектные трансформаторные подстанции городского типа КТПГ – Х / Х / Х — Х |
|
|---|---|
|
КТПГ — |
Буквенное обозначение изделия |
|
Х — |
Мощность силового трансформатора в киловольт-амперах |
|
Х — |
Номинальное напряжение трансформатора на стороне ВН в киловольтах |
|
Х — |
Номинальное напряжение трансформатора на стороне НН в киловольтах |
|
Х — |
Климатическое исполнение и категория размещения |
|
Пример обозначения:КТПГ-630/10/0,4-У1 Пример условного обозначение типа КТПГ мощностью 630 кВА, класса напряжения 10 кВ, на номинальное напряжение на стороне НН 0,4 кВ, климатического исполнения У, категории размещения 1. |
|
Таблица 2 – Основные параметры КТПГ
|
Наименование параметра |
Значение |
|
|---|---|---|
|
Номинальное напряжение на стороне ВН, кВ |
10 |
|
|
Мощность силового трансформатора |
25; 40; 63; 100; 160; 250; 400; 630; 1000; 1600; |
|
|
Наибольшее рабочее напряжение на стороне ВН, кВ |
12 |
|
|
Номинальное линейное напряжение на стороне НН, кВ |
0,4 |
|
|
Номинальный ток сборных шин на стороне ВН, А |
400, 630 |
|
|
Номинальный ток сборных шин на стороне НН, А |
63; 100; 160; 250; 400; 630; 1000; 1600; 2500; 3200; |
|
|
Ток термической стойкости в течении 1 с на стороне ВН, кА |
20-25 |
|
|
Ток электродинамической стойкости на стороне ВН, кА |
25 |
|
|
Уровень изоляции по ГОСТ 1516.1 |
Нормальная изоляция; |
|
|
Частота, Гц |
50 |
|
|
Примечание – Значения могут уточняться в зависимости от типа встраиваемой аппаратуры |
||
Таблица 3 – Классификация исполнения КТПГ
|
Наименование показателя классификации |
Исполнение |
|
|---|---|---|
|
По виду силового трансформатора |
Силовой трансформатор с масляной изоляцией; Силовой трансформатор с литой изоляцией (сухой) |
|
|
По способу выполнения нейтрали обмотки трансформатора на стороне НН |
С глухозаземленной нейтралью |
|
|
По числу применяемых трансформаторов |
С одним трансформатором; |
|
|
По выполнению вводов в РУ-ВН |
Кабельный; воздушный |
|
|
По выполнению выводов из РУ-НН |
Кабельное (верхнее расположение) |
|
|
По виду климатического исполнения |
У1; УХЛ1 |
|
|
По степени защиты оболочки |
IP23 по ГОСТ 14254-96 |
|
|
По способу установки автоматических выключателей |
С выдвижными выключателями; Со стационарными выключателями |
|
|
По наличию коридора (тамбура) обслуживания в РУНН категории размещения 1 |
С коридором (тамбуром) обслуживания |
|

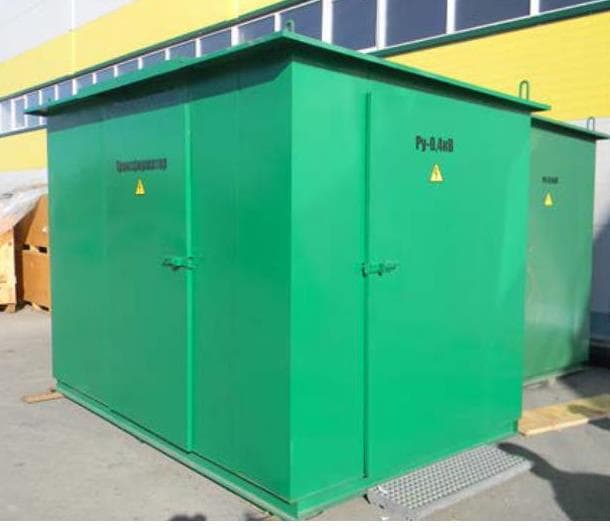

Комплектные трансформаторные подстанции типа КТПГ по конструктивному представляют собой металлический корпус размерами: 2000 х 2800 х 2100мм и из которых состоит из трех отсеков:
- трансформаторный отсек с размещенным в нем силовым трансформатором.
- отсек РУ ВН с высоковольтным электрооборудованием.
- отсек РУ НН с низковольтным электрооборудованием.

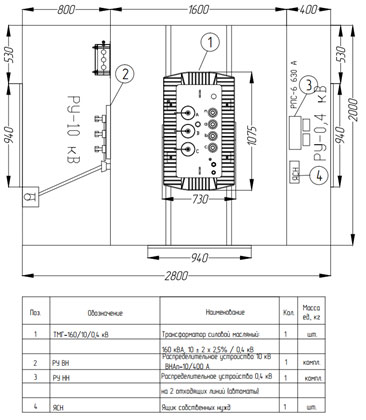

Рисунок 3 – План расположения оборудования и габаритные размеры КТПГ
