КРУН серии К-59

КРУ серии К-59 предназначено для приема и распределения электрической энергии переменного трехфазного тока промышленной частоты 50 Гц на номинальное напряжение 6 и 10 кВ и комплектования распределительных устройств напряжением 6 и 10 кВ подстанций, включая комплектные трансформаторные подстанции 35/6-10 кВ, 110/6-10 кВ и 110/35/6-10 кВ.

Соответствие КРУ серии К-59 стандартам, требованиям качества и безопасности подтверждено Сертификатом соответ           ствия Государственной системы Технического регулирования Республики Казахстан. Распределительное устройство КРУ К-59 устанавливается на простой фундамент и не требует каких-либо дополнительных строительных работ. При установке в условиях повышенных температур по заказу дополнительно монтируется система кондиционирования.

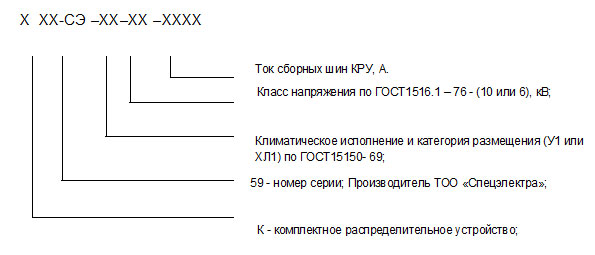

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ

Пример обозначения:

Комплектное распределительное устройство – КРУ серии К-59 исполнения У1, номинальным напряжением 10 кВ, ток сборных шин 1000 А

КРУ серии К-59-СЭ У1 10 кВ 1000 А

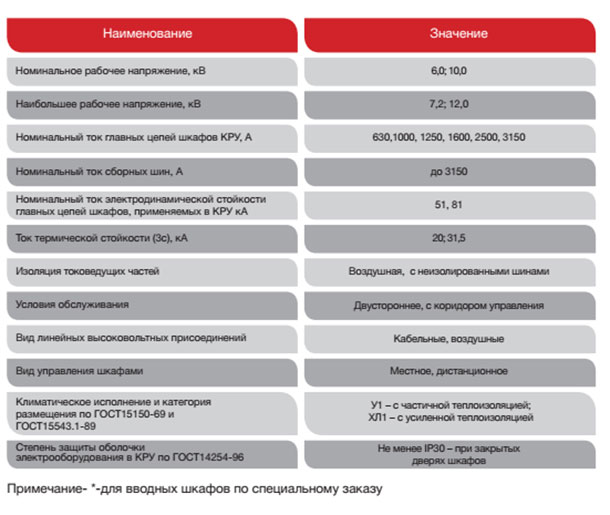

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

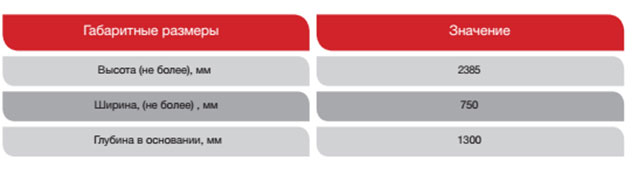

ГАБАРИТНЫЕ РАЗМЕРЫ КРУ К-59

1 – основание — рама; 2-отсек сборных шин; 3 –разъёмные силовые контакты; 4 — трансформатор тока типа ТОЛ-10; 5 – изоляторы проходные воздушного присоединения; 6 – строповочный рым;; 7 – крыша устройства; 8 – шкаф КРУ серии К104-КФ; 9 – выкатной элемент с вакуумным выключателем; 10 – дверь КРУ;11 – жалюзи естественной вентиляции; 12 – шкаф с аппаратурой управления, сигнализации, защит (внутри в коридоре); 13 – утеплитель типа URSA.

Рис. 1 Устройство КРУ серии К-59
