КСО2-10К

Номинальная мощность:
Номинальное напряжение:
Сейсмостойкость:
Количество трансформаторов:

Если у вас возникли вопросы, наши специалисты готовы помочь. Вы также можете отправить заявку на расчет стоимости оборудования.

8 (999) 999 99 99

РАСЧИТАТЬ СТОИМОСТЬ

Камеры сборные одностороннего обслуживания КСО2-10К-СЭ с выкатным вакуумным выключателем в средней части шкафа, одностороннего обслуживания предназначены для приема и распределения электроэнергии трехфазного переменного тока до 12 кВ в распределительных подстанциях типа РП, ТП, БРТП.

КСО представляет собой модульное малогабаритное распределительное устройство в металлическом корпусе, выполненное из оцинкованной листовой стали толщиной 2 мм, с воздушной изоляцией. Все соединения несущих элементов конструкции выполнены на усиленных стальных вытяжных заклепках. Наружные элементы конструкции — двери, боковые панели и т.д. окрашены порошковой краской.

Таблица 1– Структура условного обозначения

Камера сборная одностороннего обслуживания (общее обозначение) К С О 2 – 10К – СЭ– ХХХХ /xxxx УЗ.1
К —	Камера
С —	Сборная
О —	Одностороннего обслуживания
2 —	Серия
10 —	Номинальное напряжение, кВ
К —	Компактная (выкатной элемент)
СЭ —	Производитель ТОО «Спецэлектра»

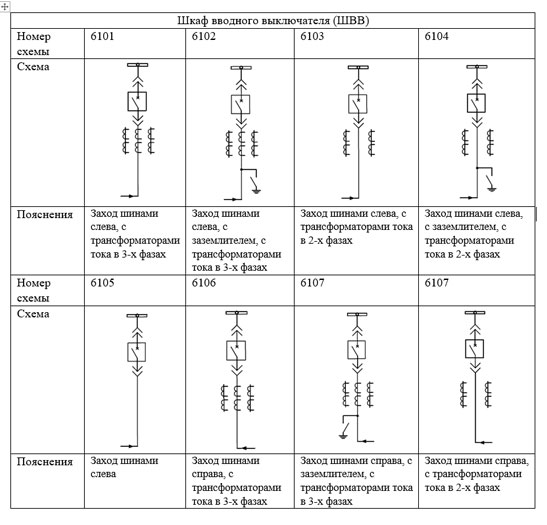

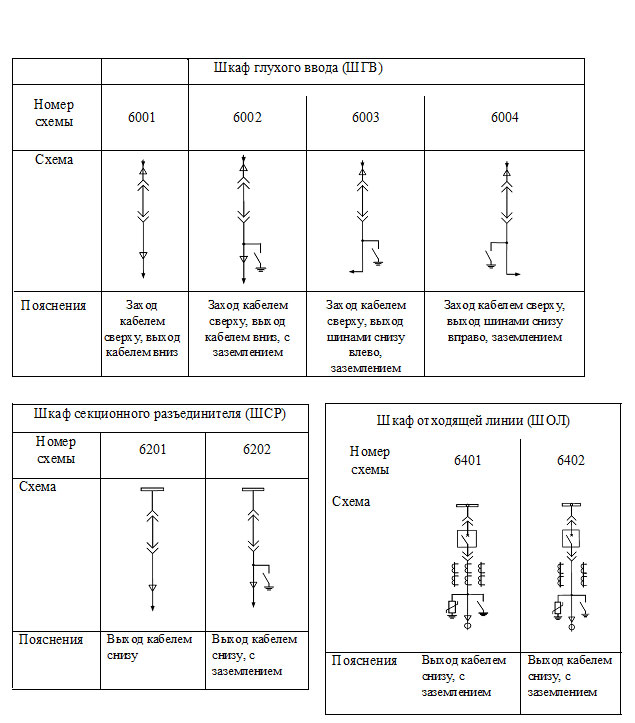

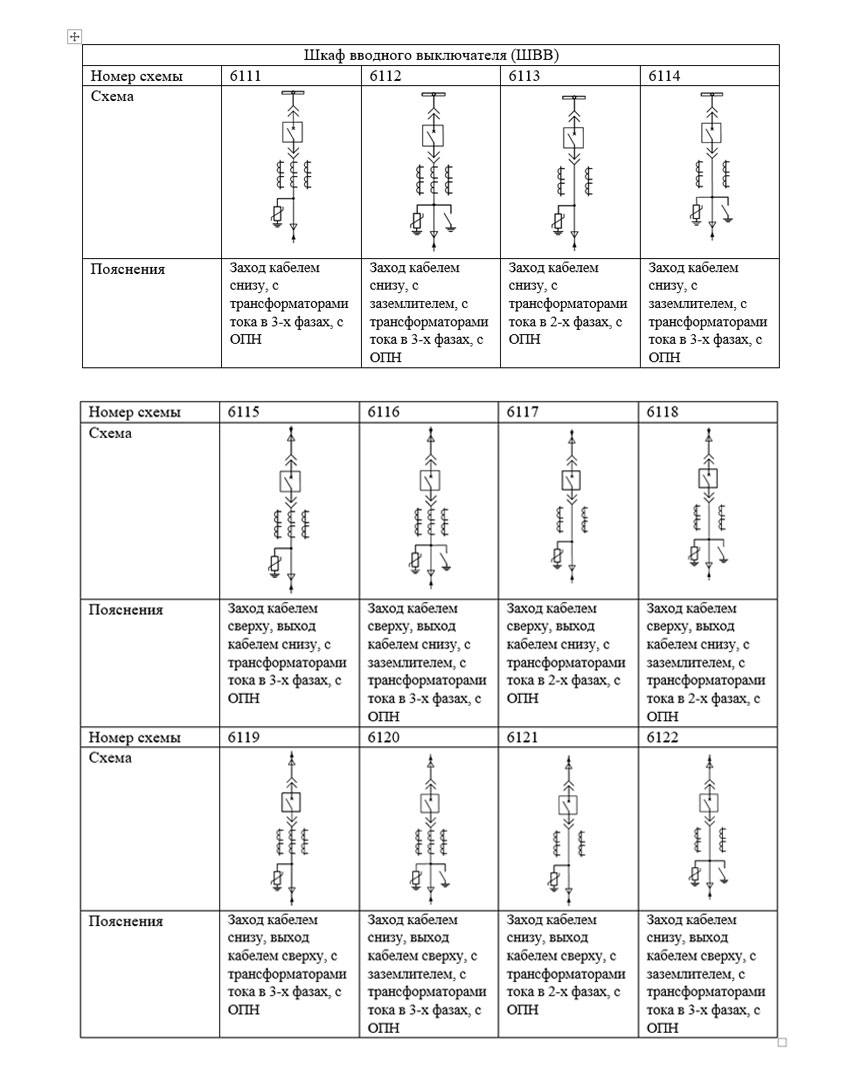

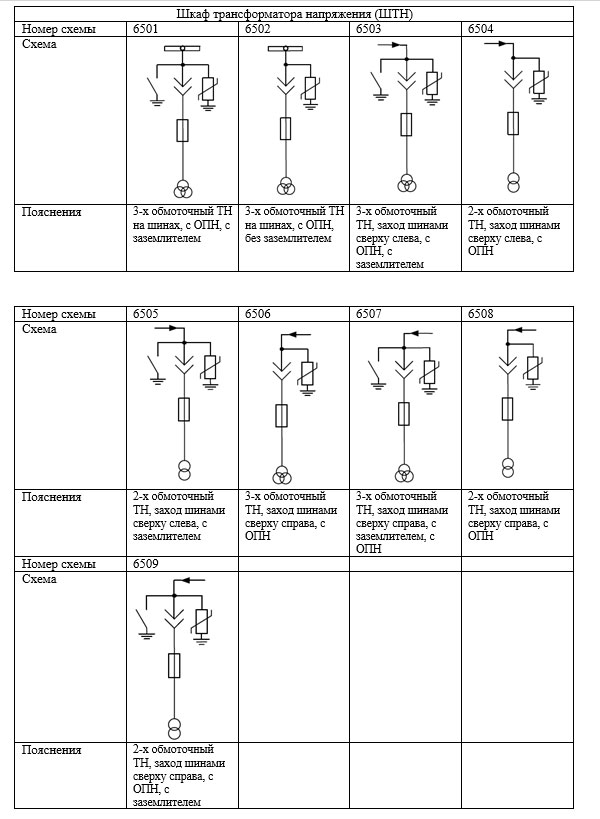

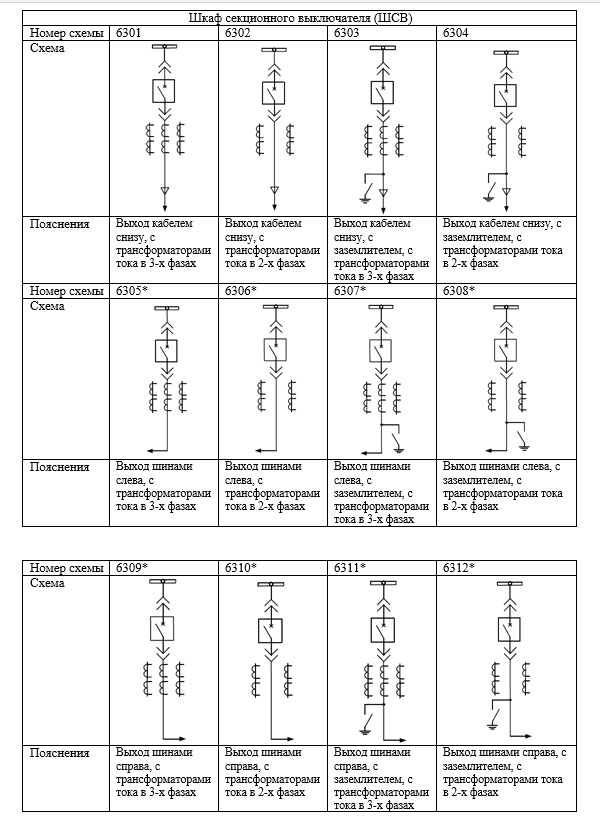

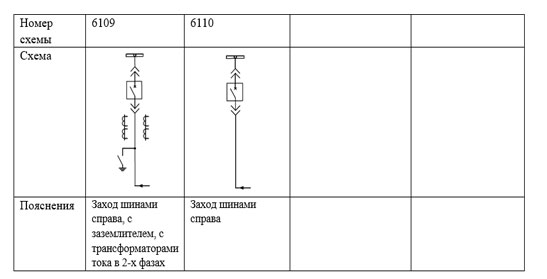

XXXX	Обозначение схемы главных цепей
xxxx	Номинальный ток главных цепей, А
У3.1	Климатическое исполнение и категория размещения по ГОСТ 15150
Пример обозначения: КСО2-10К-СЭ -6201/1000 У3.1 Камера сборная одностороннего обслуживания напряжением 10 кВ компактная, производства ТОО «Спецэлектра», по схеме 6201 на номинальный ток главных цепей 1000А

Таблица 2 – Основные параметры КСО2-10К-СЭ

Наименование параметров
Номинальное напряжение, кВ	6	10
Номинальное рабочее напряжение, кВ	7,2	12
Номинальный ток главных цепей, А	630, 800, 1250
Номинальный ток сборных шин, А	до 1250
Номинальный ток отключения выключателя, кА	до 25
Ток термической стойкости (3 сек), кА	20; 25
Ток электродинамической стойкости главных цепей, кА	41;51;64
Номинальное напряжение вторичных цепей, В	Любое стандартное напряжение до 220В постоянного, переменного или выпрямленного тока
Вид изоляции	Воздушная или комбинированная
Вид линейных отходящих присоединений	Кабельные, шинные
Условия обслуживания	Одностороннее
Степень защиты оболочек по ГОСТ 14254-65	Не менее IР31

Таблица 3 – 3начения массы и габаритные размеры камер КСО2-10К-СЭ

Габаритные размеры и масса		Значение
Высота, мм	2300
Глубина (в основании), мм	1000
Ширина, мм	650 (до1000 – для камер с ТСН)
Масса одной камеры (линейной), справочно, кг	550
