ШПТ

Шкаф постоянного тока ШПТ-СЭ разработан для бесперебойного питания наиболее важных потребителей на электрических подстанциях, которыми являются цепи релейной защиты, системы автоматики и электромагниты управления силовыми выключателями.  Высокая степень надёжности обеспечения постоянным оперативным током достигнута благодаря использованию, в качестве гарантированного источника постоянного тока, стационарных устройств бесперебойного питания UPS.

Устройство полностью удовлетворяет требованиям стандарта ГОСТ Р 51321.1-2007,

ТЗ №9 от 15.03.13.

Шкаф ШПТ-СЭ предназначен для приема и распределения электрической энергии трехфазного переменного тока напряжением 380 В, частотой 50 Гц с глухо заземлённой нейтралью.

Условия  эксплуатации  шкафа  ШПТ-СЭ  должны  соответствовать  следующим требованиям:

• установка в закрытых помещениях;
• высота установки над уровнем моря не более 2000 м;
• окружающая  среда  невзрывоопасная,  не  содержащая  токопроводящей  пыли, агрессивных газов или паров в концентрациях, разрушающих металл и    изоляцию;
• рабочее  положение  шкафа  ШПТ-СЭ  вертикальное,  с  максимальным     отклонением  от вертикали в любую сторону 5˚;
• температура окружающего воздуха в зависимости от исполнения от минус 5˚С  до плюс 45˚С;
• относительная влажность воздуха не более 80%, при температуре плюс 25˚С.

ШПТ-СЭ обеспечивает выполнение следующих функций:

• Ввод напряжения переменного тока от панели собственных нужд;
• Ввод напряжения постоянного тока от устройств бесперебойного питания UPS (входит в состав шкафа);
• Распределение напряжения постоянного тока между потребителями;
• Непрерывный автоматический контроль сопротивления изоляции сети постоянного тока относительно «земли», и формирование сигнала о снижении сопротивления изоляции ниже допустимого значения;
• Сигнализацию положения автоматических выключателей.

Степень защиты устройства от прикосновения к токоведущим частям и от проникновения посторонних тел при закрытой передней двери IP31 согласно требованиям ГОСТ 14254.

  Таблица 1 – Технические характеристики

 * — габаритные размеры могут изменяться в зависимости от модификации изделия.

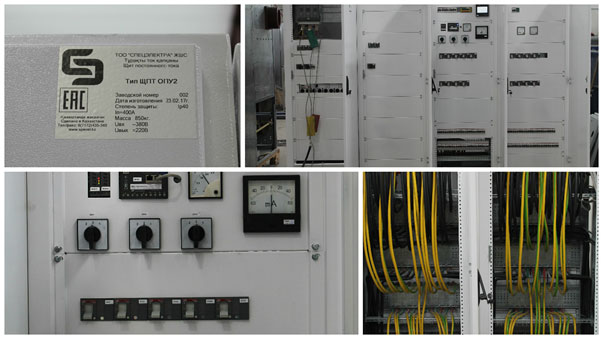

Шкаф  постоянного  тока для собственных нужд подстанции   представляет  собой металлическую  конструкцию  шкафного  типа,  состоит  из  шкафа с двумя дверьми  расположенных  рядом

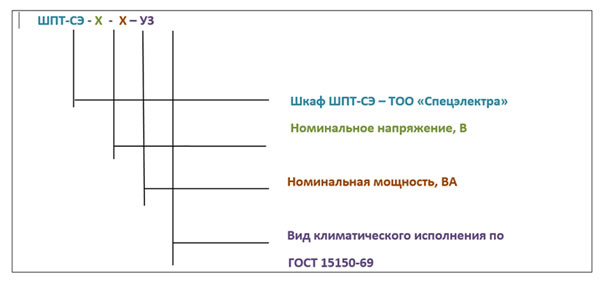

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ

Пример записи обозначения

Шкаф постоянного тока для собственных нужд подстанции, на номинальное напряжение 220 В с номинальной мощностью 1500 ВА, вид климатического исполнения У3:

ШПТ-СЭ-220-1500-У3.
