С ЛИТОЙ ИЗОЛЯЦИЕЙ TS3R

Трансформаторы изготавливаются в соответствии с требованиями ГОСТ 11677-85. Силовые трансформаторы TS3R предназначены для эксплуатации при внутренней установке в следующих условиях:

— окружающая среда не взрывоопасная, не содержащая токопроводящей пыли агрессивных газов и паров в концентрациях, разрушающих металл и изоляцию; — высота установки над уровнем моря не более 1000 м;

— номинальные значения климатических факторов – У3 по ГОСТ 15150-69 при этом нижнее рабочее значение температуры воздуха при эксплуатации не менее минус 25 0С.

Трансформаторы не предназначены для работы в условиях тряски, вибрации и ударов.

Режим работы длительный.

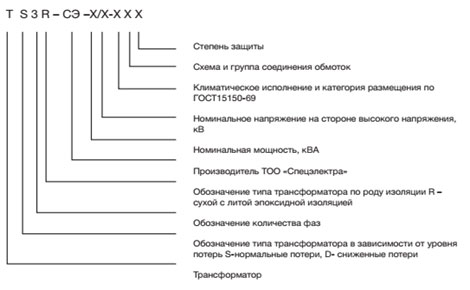

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ

Пример записи условного обозначения типов трансформаторов номинальной мощностью 1000 кВА,  с номинальным напряжением на высокой стороне 10 кВ, с номинальным напряжением на низкой стороне 0,4 кВ, со схемой и группой соединения обмоток Д/Y-11, климатического исполнения У, категории размещения 3, защищенного исполнения, степень защиты IP21 при его заказе и документации другого изделия: TS3R -1000/10-У3  Д/Yн-11 IP21

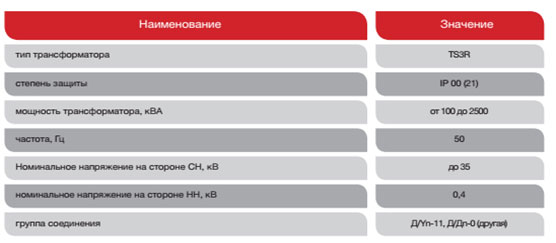

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные технические характеристики трансформаторов указаны на табличке и в паспорте. В паспорте трансформатора указ

Регулирование высокого напряжения 2±2,5 % осуществляется путем перестановки перемычек на панели зажимов при отключенном от сети трансформаторе со стороны высокого.

Общие виды и габаритные размеры, масса трансформаторов приведены в приложении 1.

Электрическая схема трансформатора приведена в приложении 4.

Предельные отклонения на полную массу трансформатора ± 10%.

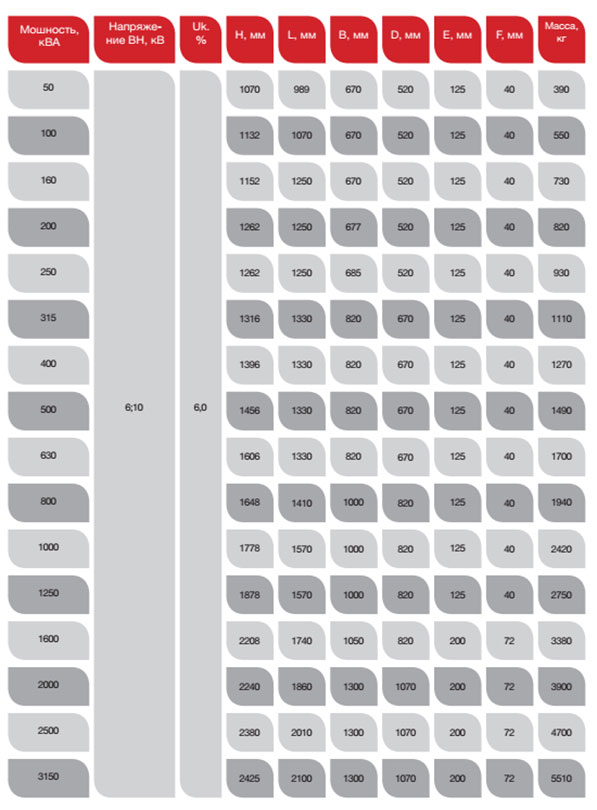

Таблица 1 Габаритные размеры трансформаторов типа TS3R по (Рис.1)
