КРУ серии RMU

Номинальная мощность:
Номинальное напряжение:
Сейсмостойкость:
Количество трансформаторов:

Если у вас возникли вопросы, наши специалисты готовы помочь. Вы также можете отправить заявку на расчет стоимости оборудования.

8 (999) 999 99 99

РАСЧИТАТЬ СТОИМОСТЬ

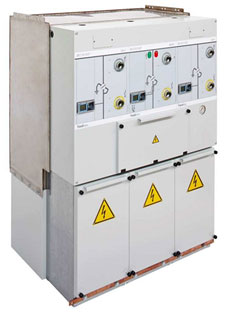

Моноблочная система высоковольтных элегазовых ячеек серии RMU-СЭ предназначена для установки в радиальных, магистральных и петлевых распределительных сетях для распределения, питания и защиты трансформаторов и других высоковольтных потребителей. RMU-СЭ выпускается в стандартной конфигурации или в модульной версии с возможностью дальнейшего расширения.

Главные преимущества в использовании RMU-СЭ — малые размеры ячеек, длительный срок службы, простота и удобство в монтаже и эксплуатации, абсолютная безопасность, высокое качество.

Конструктивные особенности

Конструкция RMU-СЭ обладает высокой электродинамической стойкостью. Коммутационные аппараты и сборные шины расположены в герметическом корпусе из нержавеющей стали, заполненном элегазом с индикатором давления на лицевой стороне.

RMU-СЭ произведен и проверен в соответствии с последними стандартами МЭК.

IEC 62271-1 Общие технические требования высоковольтных распределительных устройств и аппаратуры управления.

Внешняя температура:
Максимальное значение 40°C
Максимальное значение в среднем за 24 часа: 35°C
Минимальное значение –25°C
Высота установки:
До 1000 м.

Таблица 1 – Основные параметры RMU-СЭ

Наименование параметров			Значение параметров
Номинальное напряжение, кВ	12			24
Номинальный ток главных цепей, А	630			630
Номинальный кратковременно выдерживаемый ток 1 сек , кА	16-20-25			16-20
Номинальный ток отключения выключателя, кА		25		20
Ток электродинамической стойкости главных цепей, кА		40-62,5		40-50
Номинальное напряжение вторичных цепей, В		Любое стандартное напряжение до 220В постоянного, переменного или выпрямленного тока
Вид изоляции		Элегаз (SF6)
Вид линейных отходящих присоединений		Кабельные
Условия обслуживания		Одностороннее
Температура обслуживания (IEC 62271-1)		-5/+40

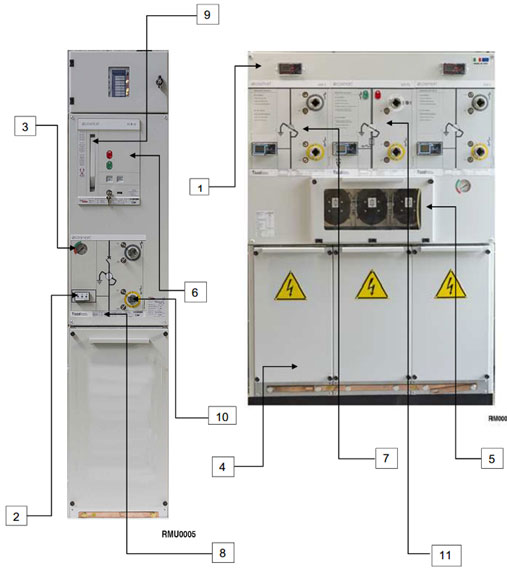

Рисунок-3. Типовая конструкция КРУЭ RMU-СЭ

1. Резервуар из нержавеющей стали;

2. Индикатор напряжения;

3. Манометр;

4. Кабельный отсек;

5. Предохранители;

6. Вакуумный выключатель

7. Выключатель нагрузки

8 Паспортная табличка

9. Рычаг взвода пружины

10. Управление заземлителем

11.Выключательнагрузки с предохранителями

В таблице 2 представлены основные типоисполнения компактных распределительных устройств КРУЭ серии RMU –СЭ и габаритные размеры.

Таблица 2 – Типоисполнения RMU-СЭ

ТИПЫ	ОПИСАНИЕ	Ш, мм	Г, мм	В, мм
3S	Компактное распределительное устройство с 3-мя выключателями нагрузки	1030	785	1460
4S	Компактное распределительное устройство с 4-мя выключателями нагрузки	1375	785	1460
BS	Компактное распределительное устройство с 1 шинной перемычкой и 1 выключателем нагрузки	710	785	1460
BSF	Компактное распределительное устройство с 1 шинной перемычкой и 1 выключателем нагрузки с предохранителем	830	785	1460
SFS	Компактное распределительное устройство с 1 выключателем нагрузки и 1 выключателем нагрузки с предохранителем	830	785	1460
2SFS	Компактное распределительное устройство с 2 выключателями нагрузки и 1 выключателем нагрузки с предохранителем	1030	785	1460
3SFS	Компактное распределительное устройство с 3 выключателями нагрузки и 1 выключателем нагрузки с предохранителем	1375	785	1460
4SFS	Компактное распределительное устройство с 4 выключателями нагрузки и 1 выключателем нагрузки с предохранителем	1720	785	1460
2S2FS	Компактное распределительное устройство с 2 выключателями нагрузки и 2выключателями нагрузки с предохранителем	1360	785	1460
3S2FS	Компактное распределительное устройство с 3 выключателями нагрузки и 2 выключателями нагрузки с предохранителем	1705	785	1460
BCBS	Компактное распределительное устройство с 1 шинной перемычкой и 1 вакуумным выключателем	710	785	1460
SCBS	Компактное распределительное устройство с 1 выключателем нагрузки и 1 вакуумным выключателем	830	785	1460
2SCBS	Компактное распределительное устройство с 2 выключателями нагрузки и 1 вакуумным выключателем	1030	785	1460
3SCBS	Компактное распределительное устройство с 3 выключателями нагрузки и 1 вакуумным выключателем	1375	785	1460
2S2CBS	Компактное распределительное устройство с 2 выключателями нагрузки и 2вакуумными выключателями	1375	785	1460
МОДУЛИ РАСШИРЕНИЯ
B	Модуль расширения распределительных устройств с шинным присоединением	350	785	1574
S	Модуль расширения распределительных устройств с выключателем нагрузки	350	785	1574
FS	Модуль расширения распределительных устройств с выключателем нагрузки и предохранителем	580	785	1574
CBS	Модуль расширения распределительных устройств с вакуумным выключателем	350	785	1574

Однолинейные схемы типоисполнений КРУЭ и их виды с габаритными размерами представлены в Приложении 1.
