Панели распределительных щитов серии ЩО70 предназначены для комплектования распределительных устройств трехфазного переменного тока напряжением 380/220В частотой 50 Гц сетей с глухозаземлённой или изолированной нейтралью, устанавливаются в электропомещениях и служат для приема, распределения электроэнергии, и защиты от перегрузки и токов короткого замыкания отходящих линий.

Панели ЩО70 предназначены для работы в следующих условиях:

• в части воздействия климатических факторов внешней среды исполнение «У» категории 3 по ГОСТ15150-69 и ГОСТ15543.1-89;
• температура окружающего воздуха в помещении закрытых распределительных устройствах (ЗРУ):

— максимальная — плюс 40°С;

— минимальная — минус 5°С;

• относительная влажность: не более 50% при максимальной температуре 40°С; при более низких температурах допускается более высокая влажность — при 20°С до 90%;
• высота установки ЩО70 над уровнем моря не более 2000 м; в случае установки на высоте над уровнем моря свыше 1000 м следует учитывать снижение диэлектрической прочности изоляции и охлаждающего действия воздуха;
• окружающая среда — не взрывоопасная, не содержащая токопроводящей пыли, агрессивных газов или паров в концентрациях, разрушающих металлы и изоляцию;
• номинальный режим работы — продолжительный;
• рабочее положение в пространстве — вертикальное.

Таблица 1 – Структура условного обозначения

 Таблица 2 – Основные параметры ЩО70

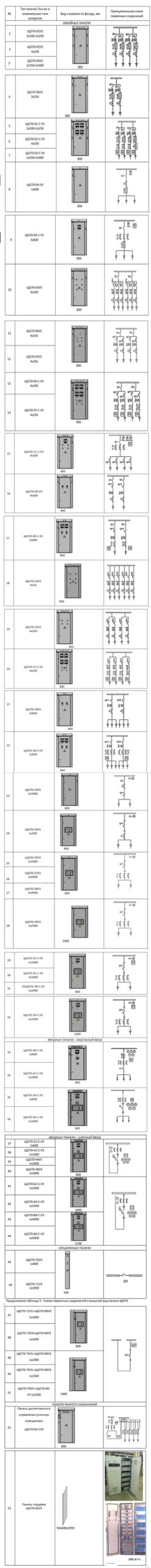

Таблица 3 – Классификация исполнения ЩО70

Таблица 4 – Габаритные размеры и масса панелей

Панель ЩО70 представляет собой сварную металлоконструкцию из гнутых стальных профилей.  Внутри панели размещается аппаратура главных цепей, на фасаде – приводы рубильников и аппаратура вспомогательных цепей. На дверях линейных панелей, в которых устанавливаются автоматические выключатели, выполняются отверстия под рукоятки управления выключателями.  Доступ к панели обеспечивается через дверь, которая закрывается замком с ключом.
