КТП на базе БМЗ

Комплектные трансформаторные подстанции наружной установки в блочно — модульных зданиях (сэндвич-панели) представляют собой комплект оборудования, который позволяет снизить рабочее напряжение с 6, 10, 20 кВ до напряжения 0,4 кВ частотой 50, 60 Гц.

Комплектные трансформаторные подстанции наружной установки с одним или двумя трансформаторами мощностью 25 — 2500 кВА, напряжением 6(10) / 0,4 кВ (Сертификат соответствия № KZ.6310317.01.01.06688 от 28.03.2011), применяются для электроснабжения потребителей собственных нужд промышленных предприятий, в городских электрических сетях, в системах электроснабжения строительных площадок, промышленных, сельскохозяйственных и фермерских объектов, жилищно-коммунальных объектов, а также зон индивидуальной застройки и коттеджных поселков.

КТП рассчитаны для работы на открытом воздухе при следующих условиях:

— Вид климатического исполнения – У1, УХЛ1 по ГОСТ 15150-69;

— Номинальные значения факторов внешней среды: температура окружающей среды, ºС -40 … +45;

— районы по ветру и гололеду -I…IV;

— высота над уровнем моря не более — 1000 м;

— сейсмичность района сооружения по шкале Рихтера — до 9 баллов;

-окружающая среда – взрыво — и пожаробезопасная, не содержащая токопроводящей пыли, химически активных газов и испарений, атмосфера типа I и II по ГОСТ 15543.1 и ГОСТ 15150-69;

— степень защиты по ГОСТ 14254-96 – IP23.

КТП изготавливаются и поставляются заказчику в полной комплектности.

В состав КТПНУ входят:

— устройство высокого напряжения;

— понижающий силовой трансформатор;

— распределительное устройство низкого напряжения;

— шинные мосты;

— кабельные перемычки.

* Значения могут уточняться в зависимости от типа встраиваемой аппаратуры

Классификация исполнений КТП представлена в таблице 2.

Таблица 2 Классификация КТП

* — По индивидуальному заказу;

** — Количество трансформаторов определяется Заказчиком согласно опросному листу(Не более 4-х трансформаторов);

*** — КТП могут изготавливаться в любой возможной комплектации на основании заполненного опросного листа.

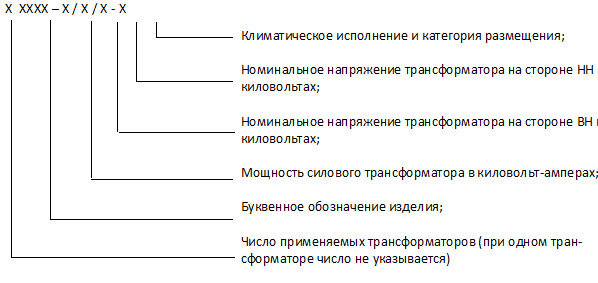

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ

Пример:

Пример условного обозначение типа КТПНУ мощностью 630 кВА, класса напряжения 10 кВ, на номинальное напряжение на стороне НН 0,4 кВ, климатического исполнения У, категории размещения 1.

КТПНУ-630/10/0,4-У1

Модульный блок, из которого собирается КТП, представляет собой металлический каркас с несущими опорами (стойками). Стены модульного блока выполнены из трехслойных стеновых панелей типа «Сэндвич» толщиной 50-80 мм с окрашенной оцинкованной металлической облицовкой и минерало-ватным (негорючим) утеплителем на базальтовой основе и экологически безопасных.  Панели жестко крепятся болтовыми соединениями к каркасу блока. Стандартный размер блоков 6000х2250х3000 мм и приямок глубиной 1500 мм.
